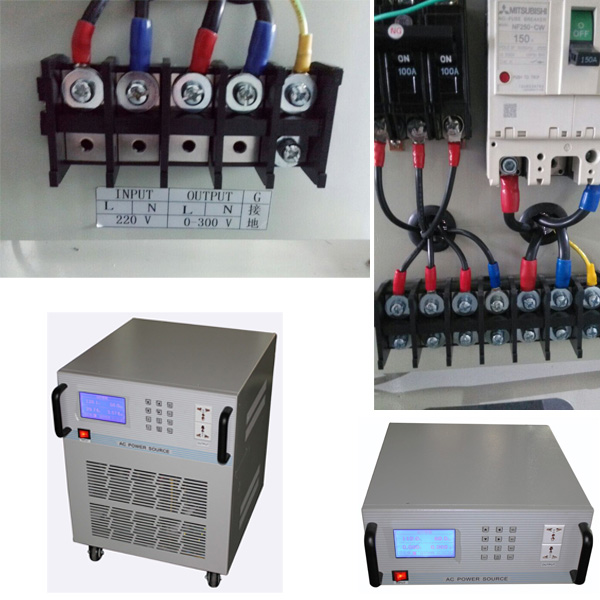

變頻電源的輸出端接線方式是怎么樣的呢?變頻電源(變頻電源工作原理)是將市電中的交流電經過AC→DC→AC變換, 輸出為純凈的正弦波,可以模擬世界各國標準電壓和頻率,當你看到這篇文章時,也許你對變頻電源這個行業非常了解,或者又是剛剛步入這個行業,還在學習當中。有些客戶經常操作變頻電源,對其比較了解,又或者從來沒有接觸過這個產品,沒關系,本文將對變頻電源的輸出端及接線進行詳細的闡述。 一般來說,變頻電源的制作方式是IGBT/PWM脈波寬度調變方式,變頻電源分為單相變頻電源和三相變頻電源,單進單出單相變頻電源的輸入為一相兩線(即一火一零),輸入220V,輸出0-300V可調,三進單出變頻電源輸入380V,輸出0-300V,三相變頻電源的輸入為三相四線(即三火一零+地線)也可說是三相五線,輸入380V,輸出0-520V。 變頻電源的輸出端接線方式是端子排壓線,一般企業里邊都有自己的電工,對其電路也比較熟悉,收到變頻電源后先檢查所到的變頻電源規格型號是否與采購的訂單符合,接著彈開機器正前方下面的開關,就會看到機器的輸入和輸出端子排,根據上面所示標簽對其進行接線,一定要對號入座,請勿把線接錯,火線、零線、地線一定要搞清楚了。接好后根據說明書上面的操作步驟,進行操作就可以對產品進行測試。 變頻電源是經過通電后才能正常運行,為了安全起見,變頻電源的操作一定要由專業電工、電路方面較為熟悉的技術人員來進行,閑雜人等不得亂觸摸或者操控機器,請勿對機器進行拆卸工作,以免引起事故的發生。 以下為單相變頻電源輸出端子排接線位置,如圖所示: |
