深圳市恒鑫隆科技有限公司專業生產銷售變頻電源、耐壓測試儀、安規綜合測試儀等產品，安全性能綜合測試儀在錯誤的操作時可能造成誤觸電，這足以造成人員的傷害，這種傷害甚至是有生命危險的，因此必須由訓練合格的人員使用操作。安全性能綜合測試儀絕對不能讓有心臟病或配戴心率調整器、心臟起搏器的人員操作。

安規綜合測試儀操作要注意很多的事項，安規綜合測試儀的外部接線應該怎么做呢？

外部接線：

本測試儀配備測試鉗一把，測試前將測試鉗上的紅黑香蕉插頭與主機后面板上的同色接線柱對插連接，并將四線插頭與主機后的插座相連接。用HX6000做泄漏電流、功率或啟動測試時，首先斷開空氣開關，將隔離變壓器輸入端接到電網上或接到所匹配電源的輸出。若是首次使用應進行首次使用前檢查。

7.2啟動測試儀

將220V/50HZ電源接入測試儀電源插座，按下前面板電源開關，本機隨即啟動。啟動后立即進入自檢界面。

7.3自檢

通電開機后自動進入自檢界面，另外也可在環境變化較大時，選擇主菜單中的“本機自檢”項，按確認鍵后同樣可進入自檢界面。

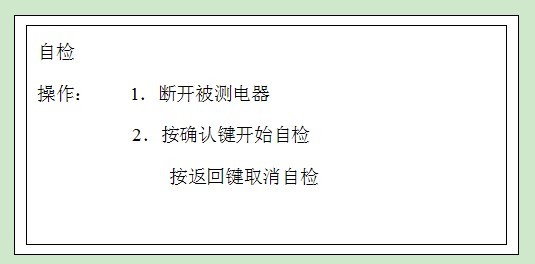

自檢界面如圖。請確認接線盒上未連接待檢設備后再按確認鍵，儀器自檢。自檢無誤，自動進入主菜單。在自檢界面出現后，也可按停止鍵，不進行自檢。

如果遇到故障或自檢不正常，請關機約半分鐘，等系統充分掉電后，再開機重新啟動。

4主菜單界面

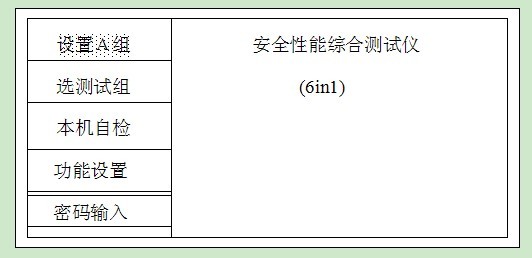

測試儀啟動后，進入主菜單界面，見圖

在主菜單界面，可選擇進入五項功能：設置A組、選測試組、本機自檢、功能設置、密碼輸入。

功能設置

在主菜單界面，移動光條至“功能設置”，再按“確認” 鍵即可進入功能設置狀態。功能設置界面可設置串行通訊波特率以及允許操作密碼。

波特率設置：

按←  →鍵移動光標箭頭至波特率數值處，按↑  ↓鍵可改變波特率數值。波特率共有2400、4800、9600三種速率可選。

7.5.2 密碼設置：

按←  →鍵移動光標箭頭至密碼數值處，按↑  ↓鍵可改變密碼數值。密碼數值為四位數字。當密碼設為0000并保存后，則為密碼無效狀態。

密碼設置并有效保存后，可以保護測試儀的測試設置不被非法修改。在密碼有效時，要進入主菜單中的設置A組、選測試組、功能設置三項功能時，必須進入主菜單中的“密碼輸入”項，輸入正確的密碼。才可進行設置操作或更改密碼。

密碼不保護啟動功能、停止功能、打印功能以及自檢功能等非設置功能。

本機萬能密碼為0331。

本機出廠時為密碼無效狀態。

7.5.3 功能設置保存

按←  →鍵移動光標[確認]處，按確認鍵可有效保存功能設置。

7.6密碼輸入

在主菜單界面，移動光條至“密碼輸入”，再按“確認” 鍵即可進入核對密碼輸入狀態。用戶在進行設置操作時，若在功能設置項中設置了密碼為0005，則須在此處輸入0005，退出后，回到主菜單界面，才可以進入其它設置操作界面。

選擇測試組

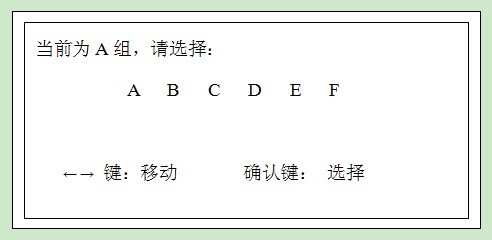

在主菜單界面，移動光條至“選測試組”，再按“確認”鍵即可進入選測試組狀態。

光標在“A  B  C  D  E  F”行的行首，按左右移動鍵選擇測試組A~F，按確認鍵選中，主菜單中“設置__組”變?yōu)樗�選測試組。

7.8設置測試項

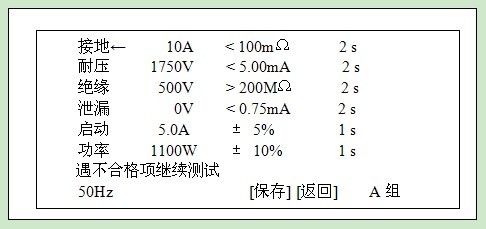

主菜單下，光標移至“設置A組”，按“確認”鍵，即可進入設置界面。若按“確認”鍵后無響應，請輸入正確的密碼。密碼的操作請察看7.5—7.6節內容。

每次進入設置界面，光標位于第一行行首。

在每一行行首，按上移鍵或下移鍵可以循環選擇“接地”、“絕緣”、“耐壓”、“泄漏”、“功率”、“啟動”等測試項和空行。

當光標移至每行行首或行尾時用左移鍵或右移鍵可以換行，光標自動轉到上一行或下一行行首。每一測試組最多可以設置六項測試項，這六項可以完全相同，也可不同。如果只想測某一項或幾項，將其它設置為空行即可。
